Come funziona la tua fotocamera digitale

Cosa sta succedendo all’interno della fotocamera che hai in mano quando premi il pulsante di scatto?

Le basi

La fotocamera è, nei termini più semplificati, una scatola che consente alla luce di entrare e colpire una superficie sensibile. Questa superficie può essere una pellicola o un sensore digitale. Le fotocamere possono svolgere questo compito nel modo più semplice, ad esempio una fotocamera a foro stenopeico può avere solo una parte mobile o nessuna.
Oppure, può avere dozzine di parti in movimento, questo succede in quelle a pellicola, ormai desuete usate prettamente dagli amatori di questo tipo di fotografia, le fotocamere reflex a obiettivo singolo (SLR o DSLR), mirrorless, oggi molto in voga o le più compatte punta e scatta.

Qualcosa in comune

Le moderne macchine fotografiche, più o meno, funzionano in modo simile per produrre una fotografia. Ovviamente, alcune sono più complesse di altri, ma, in generale, la luce percorre un percorso simile quando incontra la fotocamera, seguendo i seguenti punti.

•    lente
•    diaframma
•    otturatore
•    area di immagine

Il modo in cui l’immagine viene visualizzata sulla fotocamera,  un mirino ottico o elettronico, uno schermo elettronico è una cosa che differenzia i diversi tipi di fotocamere.

Di seguito uno schema classico di reflex.

L’obiettivo

La luce entra prima in una lente. Questo dispositivo ottico realizzato in plastica, vetro o cristallo  piega la luce che penetra nell’obiettivo verso il piano dell’immagine. L’obiettivo ha un certo numero di elementi ottici. Questi sono organizzati insieme in gruppi. Guardando le specifiche dell’obiettivo, vedrai una menzione del numero di elementi e gruppi in un determinato obiettivo. Alcuni gruppi hanno solo un elemento.

Alcuni obiettivi hanno una messa a fuoco fissa; altri hanno elementi mobili che consentono al fotografo di controllare la messa a fuoco. Su questi obiettivi, uno o più elementi possono cambiare posizione per focalizzare la luce in modo preciso sul piano dell’immagine.

Il campo visivo dell’obiettivo è determinato dalla sua lunghezza focale. Questa è la lunghezza, in millimetri, dal punto nodale posteriore dell’obiettivo al piano dell’immagine. Alcuni obiettivi hanno lunghezze focali fisse, mentre altri hanno lunghezze focali regolabili. Quelli che possono cambiare la lunghezza focale sono noti come “obiettivi zoom”.

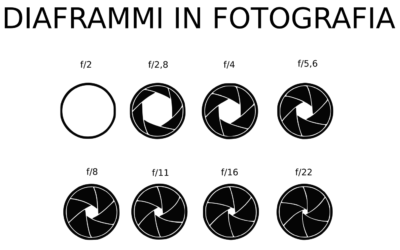

L’apertura del diaframma

L’apertura del diaframma è creata da una serie di lamelle all’interno dell’obiettivo, controllate da una ghiera o direttamente dalla fotocamera.

Tecnicamente è una parte dell’obiettivo, l’apertura del diaframma è la dimensione del passaggio della luce all’interno dell’obiettivo. Molti schemi hanno diaframmi variabili che controllano la quantità di luce che passa attraverso l’obiettivo e non sono diversi da quelli della pupilla dell’occhio. Il diaframma avrà un certo numero di lamelle che diminuiscono o espandono le dimensioni dell’apertura secondo necessità. Alcuni obiettivi hanno un’apertura fissa le cui dimensioni non possono essere regolate.

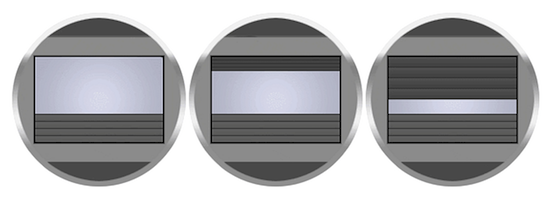

L’otturatore

Le fotocamere, hanno un dispositivo che si apre e si chiude, per consentire alla luce di colpire il piano dell’immagine, per un periodo di tempo prestabilito.

Questo è l’otturatore e funziona in modo molto simile alle  palpebre di apertura e chiusura degli occhi, nell’essere umano la regolazione viene fornita dal cervello in modo istintivo, nella fotocamera lo regola il fotografo o la stessa fotocamera quando usata in modalità automatica o semiautomatica!

L’otturatore è un sistema meccanico (o elettrico) molto complesso.

Il piano dell’immagine

Dopo che la luce passa attraverso l’apertura dell’obiettivo (diaframma) e attraverso un otturatore aperto, colpisce il piano dell’immagine.

Sul piano dell’immagine è presente una pellicola chimica sensibile alla luce, se si parla di fotocamere a pellicola o un sensore digitale su cui è registrata l’immagine proiettata.

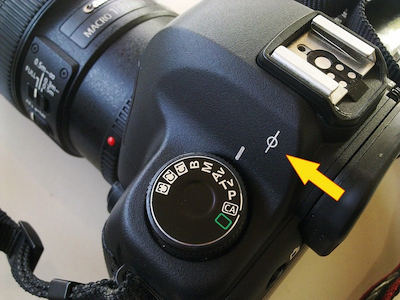

La posizione di questo piano all’interno della telecamera è spesso contrassegnata da questo simbolo: “Φ” dipinto o inciso da qualche parte sul corpo della fotocamera, spesso sulla piastra superiore.



Semplificando al massimo, i componenti descritti, sono i più importanti per il funzionamento delle fotocamere a pellicola e digitali che esse siano reflex, mirrorless o punta e scatta.

Ti ringraziamo per la lettura e Ti rimandiamo al prossimo articolo: “comprendere il fattore di crop”.
